Van cửa phai

Van cửa phai là loại van được sử dụng khá phổ biến trong ngành cấp thoát nước và  thủy lợi, thủy điện. Thường được lắp đặt cố định tại các vị trí đầu vào, đầu ra hoặc vị trí phân phối nước của các kênh, mương, cống dẫn nước trong hệ thống cấp và thoát nước….

Van cửa phai là gì?

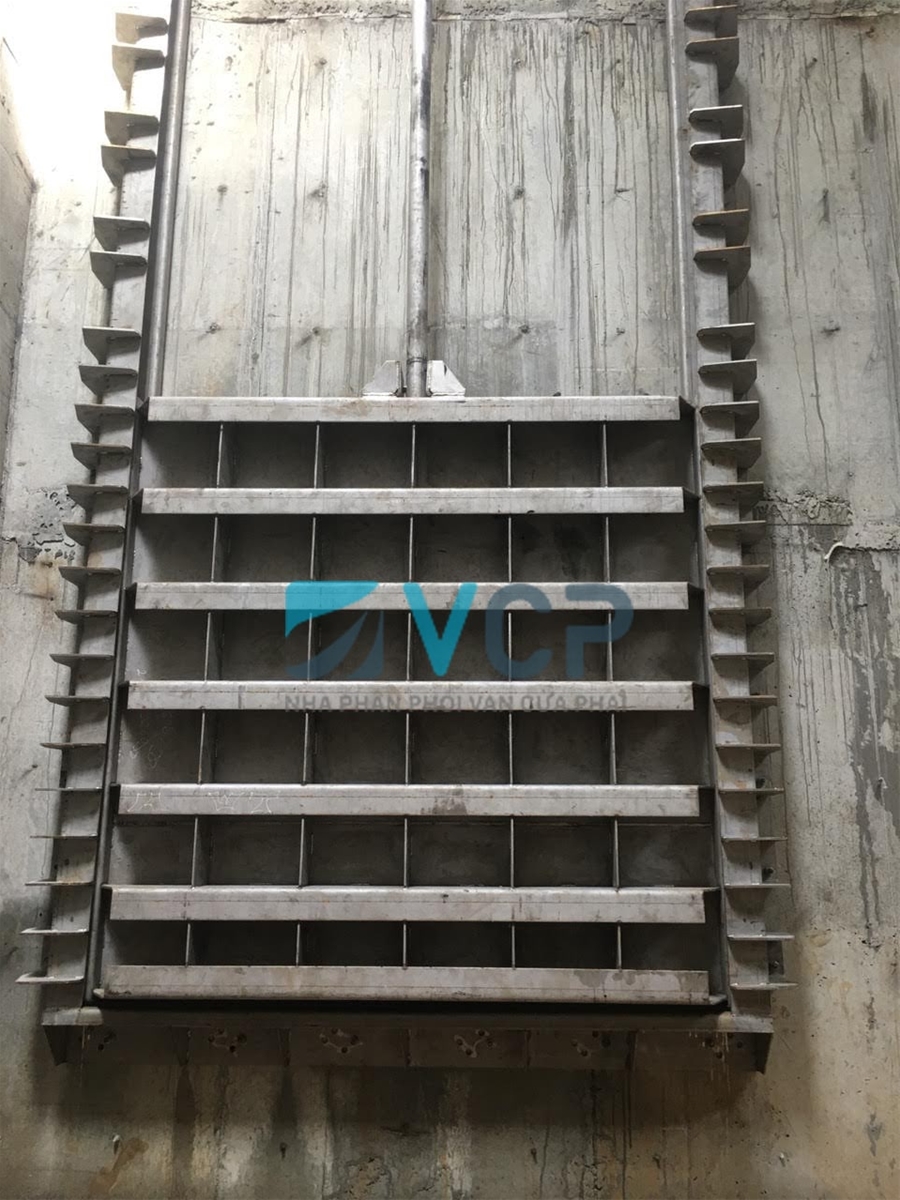

Van cửa phai là thiết bị cơ khí đồng bộ dạng tấm (có thể là phẳng hoặc kết hợp với các thanh tăng cứng dọc, ngang trên mặt van). Van vận hành thủ công bằng tay quay hoặc bằng động cơ điện thông qua hệ thống cơ cấu trục vít me hoặc cáp tời để di chuyển cánh van trượt lên/xuống khỏi vị trí chặn nước nhằm mục đích đóng mở điều tiến dòng nước và lưu lượng theo ý muốn.

Cấu tạo của van cửa phai

Van cửa phai được cấu tạo bởi các thành phần chính như:

Phần khung

Khung van là bộ phận bao bọc cánh van cũng như làm khung đỡ để nâng hạ van trong phạm vi của khung van. Khung van thường được chế tạo từ các thanh thép hình dạng chữ G, chữ U, chữ L (được chấn gấp nguội từ các tấm phẳng và hàn tổ hợp với nhau tạo thành khung van)

Phần cánh van

Cánh van (hay còn gọi là mặt van): là bộ phận chính dùng để chặn nước. Cánh van có dạng phẳng hình vuông hoặc chữ nhật, kết hợp với các thanh tăng cứng dọc và ngang được hàn tổ hợp để tạo thành cánh van hoàn chỉnh.

Gioăng cao su

Gioăng cao su: là bộ phận làm kín giữa mặt van và khung van, giúp cho van có thể chặn nước một cách triệt để (tăng tỉ lệ kín khít cho van lên đến 99%-100%). Gioăng thường được chế tạo từ cao su tổng hợp EPDM hoặc NBR với các hình dạng và kích thước đa dạng phù hợp với từng loại van và kích thước van

Trục vít me

Cơ cấu vận hành vít me: đây là tổ hợp các bộ phận với chức năng vận hành đóng mở mặt van, giúp mặt van trượt lên/xuống trong phạm vi khung van. Cơ cấu vận hành vít me bao gồm trục vít me, ổ ren đồng, ổ đỡ tay quay/máy vít/động cơ, tay quay thủ công.

Bộ phận truyền động

Máy vít/ Hộp số/ Động cơ điện: là các thiết bị sẽ được lắp thêm vào van cửa phai (theo yêu cầu của khách hàng) nhằm mục đích vận hành van được nhẹ nhàng và không phải sử dụng sức người, góp phần tạo nên tính tự động hóa cho hệ thống điều khiển của các nhà máy XLNT, XLNC cũng như hệ thống điều tiết dòng chảy.

Ứng dụng của van cửa phai

Van cửa  phai ngày càng được sử dụng rộng rãi với những ứng dụng cụ thể như:

Dùng để ngăn chặn dòng nước: Phần cánh van được đóng kín tuyệt đối khiến cho dòng nước không thể nào lưu thông được theo 2 chiều nữa mà bị chặn đứng hoàn toàn.

Dùng Van cửa phai để điều chỉnh lưu lượng nước: Bằng cách nâng hạ vạn cửa phai ở mức nhất định thì dòng nước sẽ chảy qua khe hở đó với lưu lượng thấp. Ngược lại, cánh van mở càng lớn thì sẽ cung cấp được lượng nước lớn theo nhu cầu của người dùng.

Dùng van cửa phai để điều tiết nước: Nếu bạn đóng hoặc mở van ở mức cao nhất thì khi mở, cánh van của thiết bị sẽ hạ xuống dần, đồng thời nước sẽ tràn qua vị trí khe hở của cánh van. Phần cánh van mở càng lớn thì mực nước tràn qua ke hở sẽ được hạ thấp xuống càng thấp hơn.

Sử dụng trong hệ thống kênh mương, tưới tiêu thủy lợi: van cửa phai thường được sử dụng để đóng – mở để giữ hoặc xả nước tùy thuộc vào điều kiện và mực nước của từng mùa.

Sử dụng trong hệ thống thoát nước, phòng chống ngập lụt: Trong trường hợp mưa bão hoặc nhà cửa bị ngập úng do thời tiết, người ta sẽ đóng – mở van để phòng tránh tình trạng ngập lụt tức thì.

Ngoài ra, Van cửa phai còn được dùng trong việc bơm nước, khuấy hóa chất, gạt bùn bẩn hoặc dùng trong Turbine hơi nước.

Ưu điểm của van cửa phai

Dưới đây là một số ưu điểm của van cửa phai:

– Điều chỉnh dòng chảy: Van cửa phai cho phép điều chỉnh dòng chảy của chất lỏng. Bằng cách mở, đóng van, bạn có thể kiểm soát lưu lượng chất lỏng đi qua ống, đảm bảo sự ổn định và hiệu quả của quá trình.

– Độ bền và đáng tin cậy: Van cửa phai thường được làm từ chất liệu chất lượng cao như: gang, thép không gỉ hoặc đồng… Giúp đảm bảo độ bền đáng tin cậy trong quá trình hoạt động. Loại van này thường được thiết kế để chịu được áp lực và nhiệt độ cao và có khả năng chống ăn mòn tốt.

– Khả năng cắt dòng chảy: Van cửa phai có khả năng cắt dòng chảy chất lỏng một cách nhanh chóng. Khi van được đóng, nó ngăn chặn dòng chảy của chất lỏng một cách đáng tin cậy.

– Dễ dàng đóng mở: Van cửa phai được thiết kế đóng mở dễ dàng. Cơ chế hoạt động đơn giản và thuận tiện, cho phép người sử dụng điều khiển dễ dàng.

– Khả năng chịu áp suất: Van cửa phai được thiết kế chịu được áp suất cao. Chúng có khả năng chịu được áp suất nội lực và áp suất ngoại lực đảm bảo tính an toàn cho hệ thống.

Phân loại van cửa phai

– Phân loại theo kết cấu:

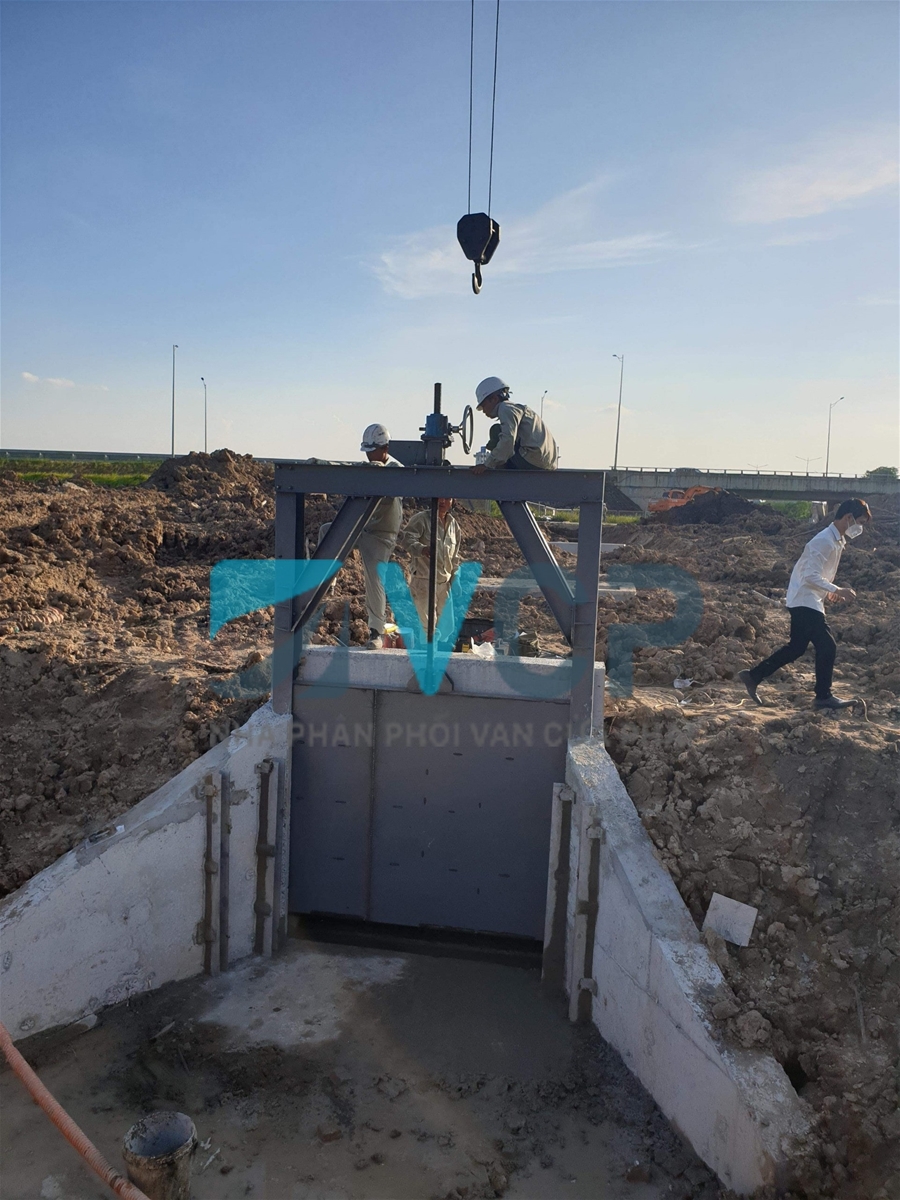

+ Van cửa phai 3 mặt kín là kiểu van được ứng dụng và lắp đặt nhiều trên các kênh, mương, hoặc các cửa xả với chiều cao mực nước luôn không vượt quá đỉnh mặt van, hoặc cho phép nước được tràn qua đỉnh mặt van trong một số trường hợp mực nước dâng cao.

Nguyên lý hoạt động của cửa phai cống thủy lợi

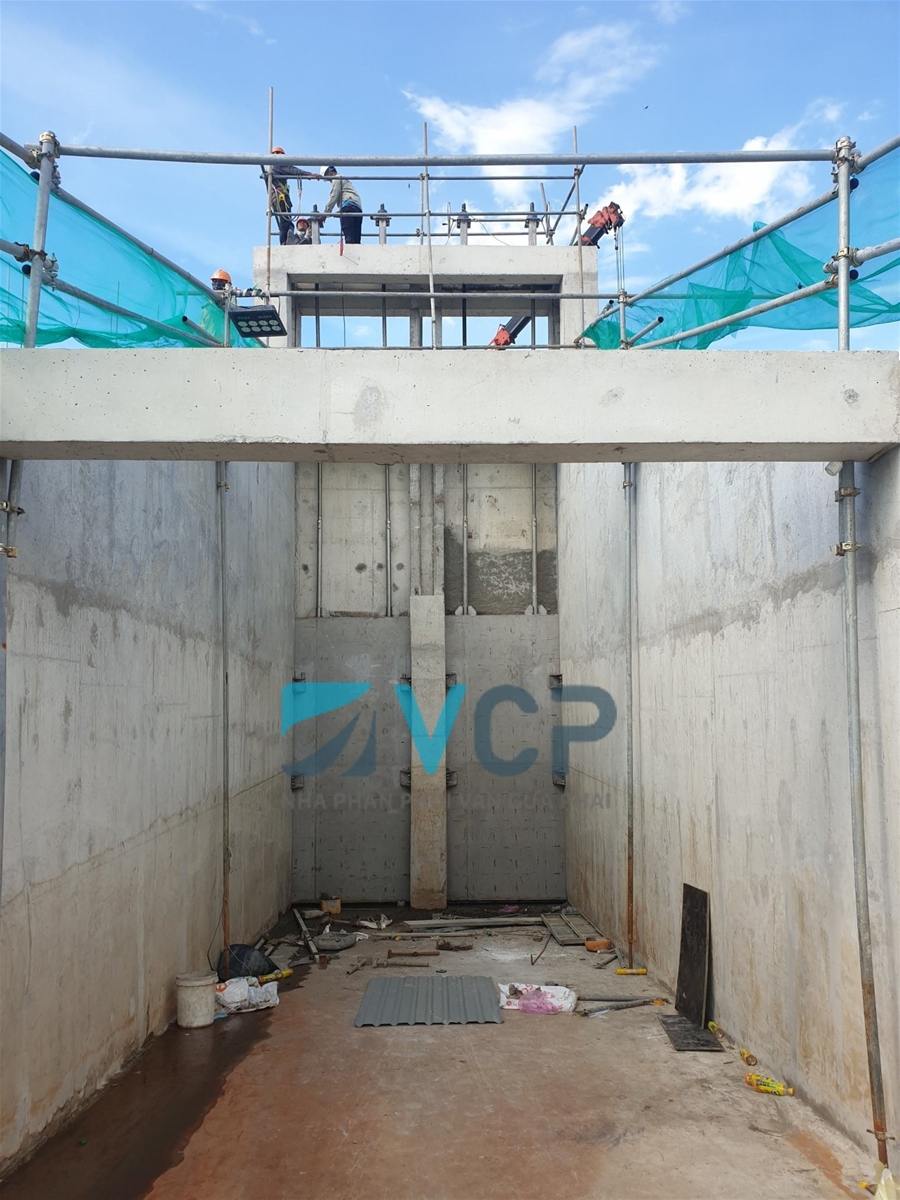

+ Van cửa phai 4 mặt kín: là kiểu van được ứng dụng và lắp đặt để che kín các lỗ thông nước tại các hố ga, giếng tách, trạm bơm, bể chứa, cửa xả. Với công dụng chặn hoàn toàn dòng nước ngay cả khi mực nước cao vượt qua đỉnh mặt van.

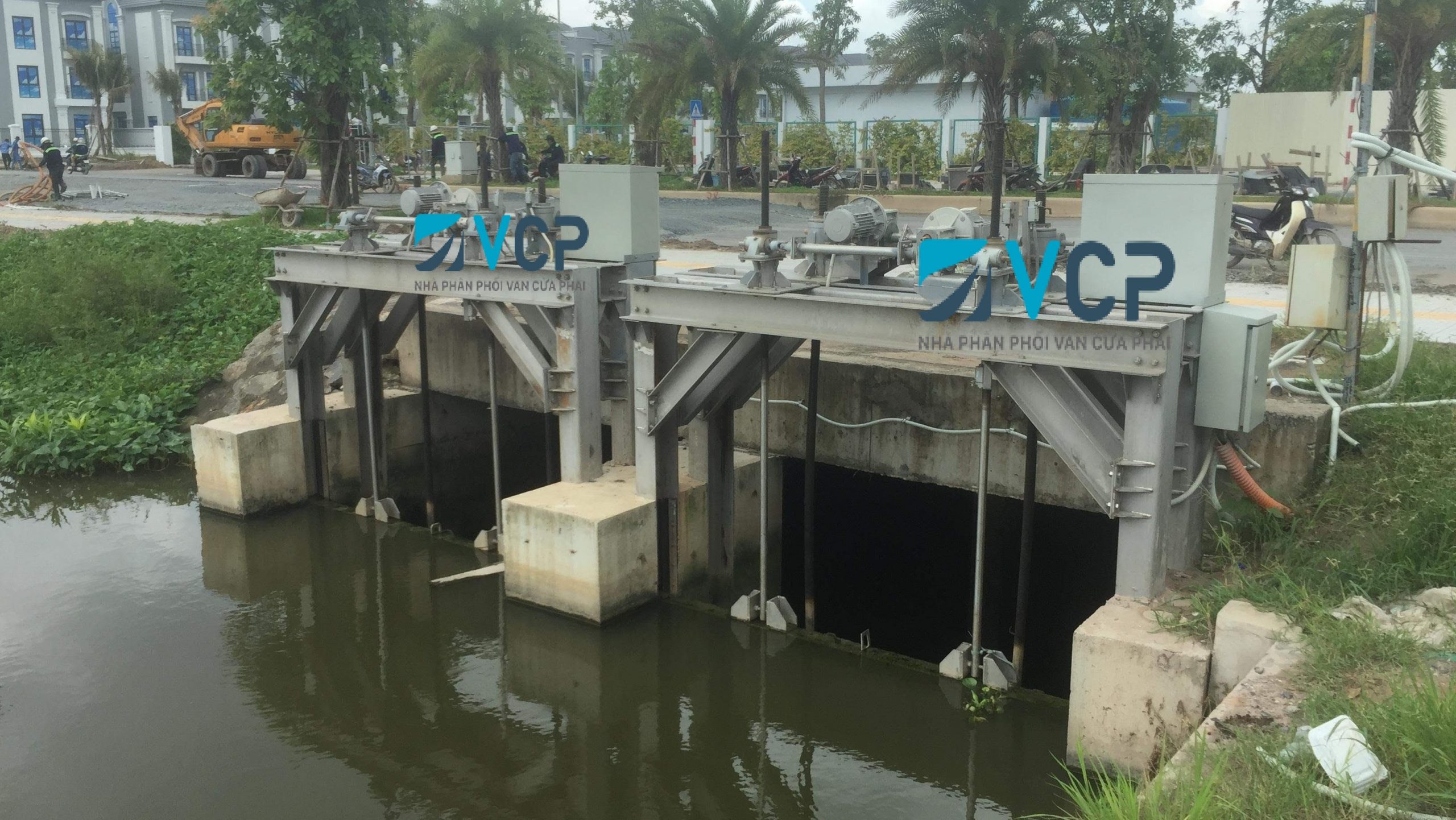

+ Van cửa phai kiểu tràn: là loại van dùng để điều tiết mực nước nước tràn qua van bằng cách điều chỉnh cao độ của đỉnh mặt van.

+ Van cửa phai đa chức năng là loại van cửa phai kết hợp van cửa lật, hoặc van cửa phai kết hợp với điều tiết lưu lượng.

Báo giá van cửa phai

Tùy theo nhu cầu sử dụng của từng khách hàng mà rất khó để có mức báo giá van cửa phai chính xác nhất. Một số yếu tố ảnh hưởng đến mức giá của van cửa phai có thể kể đến như:

– Kích thước
– Vật liệu chế tạo
– Độ dày của van
– Chế độ vận hành

Mỗi loại van khác nhau sẽ có giá thành sản xuất khác nhau kéo theo chi phí lắp đặt cũng khác nhau. Để có báo giá chi tiết và chính xác nhất vui lòng liên hệ ngay đến Hotline 0976 60 8800 để được tư vấn trực tiếp.
